S7-300 PLC’lerin Temel Özellikleri

  • Orta performanslı işler için geliştirilmiş modüler PLC sistemi
  • Farklı otomasyon  problemlerine  cevap  verebilecek  nitelikte zengin ürün çeşidi
  • Proseste bir geliştirme gerektiğinde kolay ve sorunsuz olarak genişleme olanağı
  • MPI,  Profibus ve  Endüstriyel  Ethernet gibi haberleşme ağlarına bağlanabilme olanağı
  • Programlama aşamasında geniş bir komut kümesine destek sağlaması
  • SCL, Graph gibi üst düzey programlama teknikleriyle programlayabilme

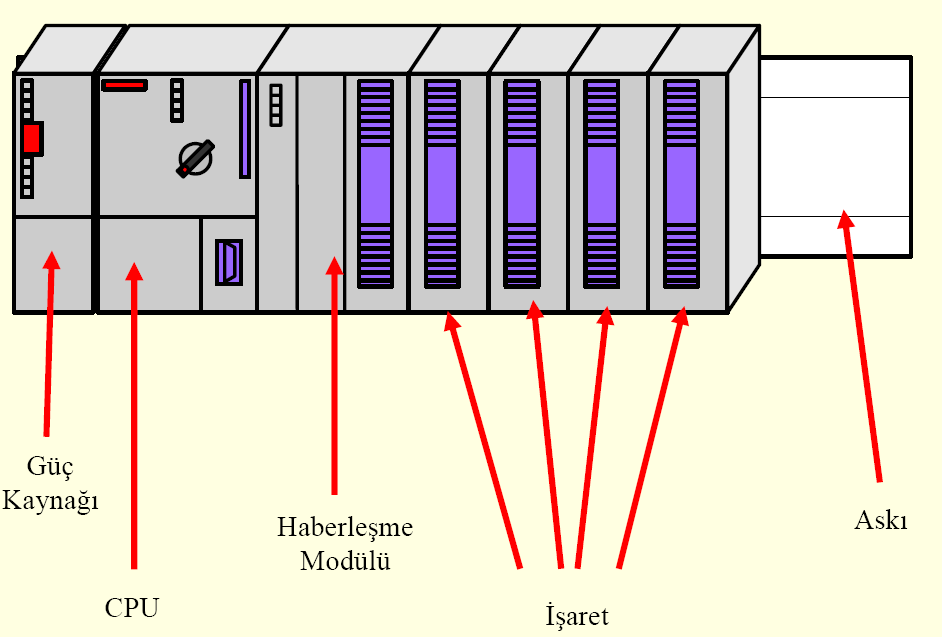

S7-300 Modüler Yapı

S7-300 PLC’lere 32 modül eklenebilir. Her raya 8 adet sinyal modülü eklenebilir. Maksimum 4 ray kullanılabilir. Her sinyal modülü 32 bitlik veri içerir. Toplam 1024 bitlik veri işlenebilir. Rayların kendi aralarında haberleşmesini sağlamak için haberleşme birimine ihtiyaç vardır. Eğer sadece 0 nolu ray kullanılacaksa 3. slot boş bırakılır.

SIEMENS,S7,300,PLC,KURSU,İZMİR,BİLİMSEL,AKADEMİ

S7-300 PLC’lerin girişi 24 VDC veya 120/230 VAC’dir. 24 V ile çalışan S7-300 20.4V ile 28.8 V’luk gerilimler arasındada çalışabilmesine rağmen buna izin verilmemelidir. Girişe uygulanacak gerilim buton, sınır anahtarı, sıcaklık, seviye, basınç sensörleri gibi anahtarlama elemanları üzerinden alınır.

Giriş bilgisi giriş görüntü belleğine yazılır ve buradan merkezi işlem ünitesine gönderilir. Merkezi işlem ünitesindeki bellek iki kısımdan oluşmuştur :

  • ROM bellek : Cihazın kendine ait olan bilgilerin tutulduğu ve sadece okunabilen bellektir
  • RAM bellek : İşletilmesi istenilen programı barındıran ve silinebilen bellektir. Ram bellek iki kısımdan oluşur. Programın yazıldığı yükleme alanı (Load Memory) ve programın çalıştırıldığı çalışma alanı (Work Memory). Yazımlanan program Micro Memory Card’a yüklenir.

Giriş görüntü belleğinden alınan bilgi işletilecek programa bildirilir ve program yürütülür.  Elde edilen veriler çıkış görüntü belleğine yazılır. Veriler çıkış sinyali olarak çıkış katına aktarıldığı gibi tekrar giriş görüntü belleğine giriş bilgisi olarak gönderilir.

Çıkış sinyalleri kontrol edilen sisteme ait kontaktör, röle, selenoid gibi çalışma elemanlarını sürer. PLC transistör çıkışlı ise DC 0.5A, Triyak çıkışlı ise AC 1A ve Röle çıkışlı ise AC/DC 2A’in geçmesine izin verir.

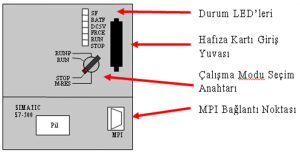

S7-300 CPU

SIEMENS,S7,300,PLC,KURSU,İZMİR,BİLİMSEL,AKADEMİ

  • MRES :Hafıza Reset
  • STOP :Durma Modu
  • RUN : Çalışma    Modu, bilgisayar tarafından sadece okuma anlamında ulaşım mümkün.
  • RUN-P  : Çalışma  modu,  bilgisayar tarafından   hem   okuma   hem   de yazma anlamında erişme mümkün.
  • SF:    Grup    Hatası,    CPU’da    yada modüllerde bir hata var
  • BATF: Pil  hatası,pilin gerilim seviyesi düşük yada pil yok.
  • DC5V:5 Volt DC sinyali
  • FRCE :Bir yada daha fazla  giriş  yada çıkış zorlanıyor
  • RUN :CPU çalışmaya başlarken yanıp söner,   çalışma   modunda  ise sürekli yanar.
  • STOP  :Durma modunda sürekli yanar. Hafızayı           sıfırlama    işlemi    süresince yavaş  bir  şekilde  yanıp  söner,işlemin bitmesiyle  beraber  hızlı   olarak  yanıp söner.

Eski tip CPU’larda 3.6V’luk lityum pil bulunur. Ömrü 5 yıldır. Ancak 2 yılda bir değiştirilmesi önerilir. Programı korur, hardware ayarlarını korur ve gerçek zaman saatini işletir.

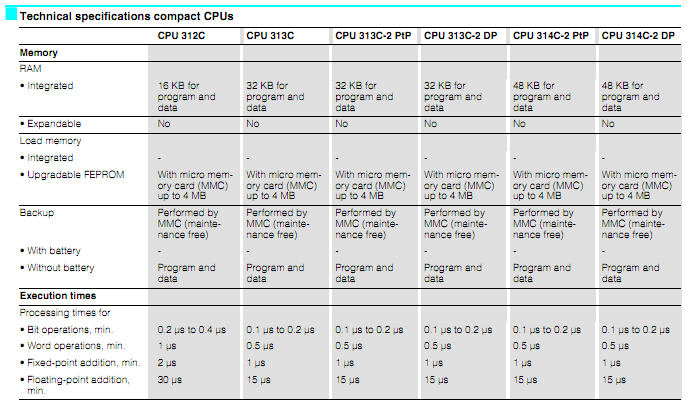

Yeni tip CPU’larda pil yerine süper kondansatör kullanılır. 10 hafta kadar bilgilerin muhafaza edilmesini sağlar. Aşağıdaki tabloda kompakt CPU’ların temel özelliklerini görebilirsiniz.

SIEMENS,S7,300,PLC,KURSU,İZMİR,BİLİMSEL,AKADEMİ

S7-300 Programlama

S7-300 PLC’leri programlamak için Simatic Manager veya TIA Portal kullanılabilir. Bu yazılımlarla ilgili daha ayrıntılı bilgi almak için aşağıdaki linkleri kullanabilirsiniz:

  • https://w3.siemens.com/mcms/simatic-controller-software/en/step7/step7-professional/pages/default.aspx
  • https://w3.siemens.com/mcms/automation-software/en/tia-portal-software/step7-tia-portal/pages/default.aspx
