S7 PLC Control Sürüm 0.1 Beta
Yazılımı indirmek için: https://drive.google.com/drive/folders/1CAec1XCkrAsJxEXtqo-1WBqbwZl_h2m6

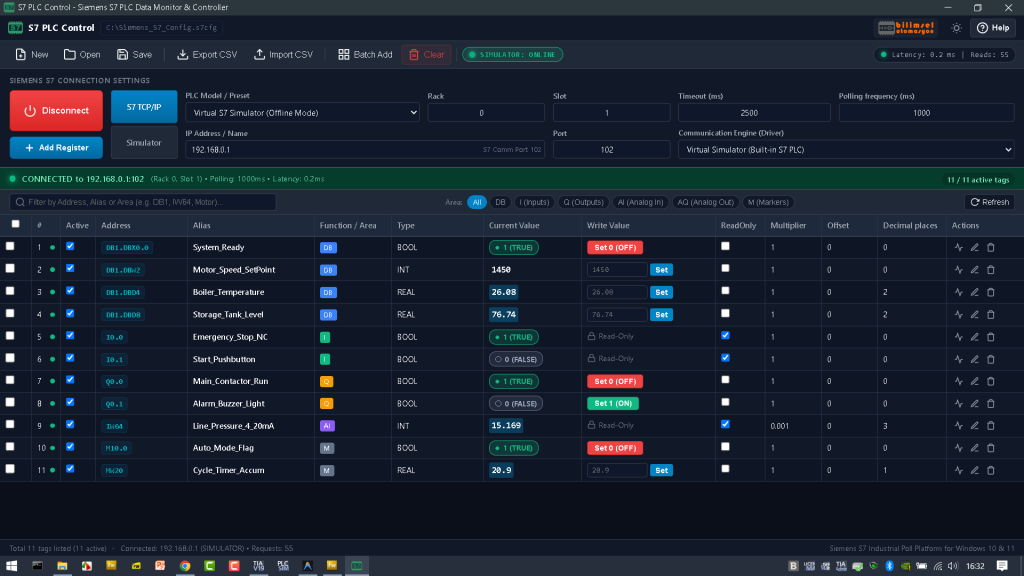

Siemens S7 PLC’leri TCP/IP (ISO-on-TCP) üzerinden izlemek, değerlerini okumak ve yazmak için hazırlanmış taşınabilir Windows masaüstü uygulaması. Snap7’nin saf C# portu olan Sharp7 kütüphanesini kullanır. Kurulum gerektirmez: tek bir S7_PLC_Control.exe dosyası çalıştırılır; ayrıca snap7.dll gerekmez.
Türkçe arayüz, modern kart tabanlı düzen, karanlık başlık çubuğu ve hızlı klavye kısayolları içerir. ModbusControl ailesindeki arayüz ve kullanım akışı S7 adreslemesine uyarlanmıştır.
BETA UYARISI: Bu yazılım test amaçlı bir BETA sürümüdür. Beklenmeyen davranışlar, hatalı yazma veya veri kaybı oluşabilir. Gerçek üretim hatlarında kullanmadan önce mutlaka test edin. Kullanım riski kullanıcıya aittir.
Özellikler
- En fazla 5 hafıza. Daha fazla hafıza ve özellik için Pro sürümü satın almanız gerekir.
- Siemens S7 CPU’lara TCP/IP / ISO-on-TCP bağlantısı (Sharp7)
- Tek satırda IP adresi, port, rack, slot, zaman aşımı ve sorgu aralığı
- Dört S7 veri alanı:
- DB — Veri bloğu (okuma / yazma)
- M — Merker (okuma / yazma)
- I — Giriş (salt okunur)
- Q — Çıkış (okuma / yazma)
- Bool (bit), Byte, Word, Int, DWord, DInt, Real, Hex16, Binary16
- Çarpan/ofset ölçekleme, ondalık basamak ve ABCD / CDAB / BADC / DCBA bayt sırası
- Satır bazında canlı izleme, hata ve son güncelleme zamanı gösterimi
- Değer hücresine çift tıklayarak yazma; yazma öncesi otomatik doğrulama
- Beta sürümde aynı anda en fazla 5 adres (Pro sürümde daha fazlası)
- Duraklat / devam et, okuma-hatası sayaçları ve döngü süresi
- Araç çubuğundan seçilebilen açık / koyu tema; tercih sonraki açılışlar için hatırlanır
- JSON tabanlı .s7p proje dosyaları (kaydet / aç / farklı kaydet)
- Sürükle-bırak ile proje açma ve komut satırından dosya açma
- Dahili örnek proje
- Tek dosya, kendi kendine yeten (self-contained) yayın; .NET kurulumu gerekmez
Hızlı başlangıç
- S7_PLC_Control.exe dosyasını çalıştırın.
- PLC’nin IP adresini, portunu (genellikle 102), rack ve slot değerlerini girin. S7-1200/1500 için Rack 0 · Slot 1, S7-300 için çoğunlukla Rack 0 · Slot 2 kullanılır.
- Zaman aşımı ve sorgu aralığını ayarlayın.
- Bağlan düğmesine basın (veya F5).
- Adres Ekle ile izlenecek adresleri ekleyin ya da boş ekrandaki Örnek projeyi yükle düğmesini kullanın.
- Bir değeri değiştirmek için ANLIK DEĞER hücresine çift tıklayın, yeni değeri yazıp Enter tuşuna basın. Yazma yalnızca bağlantı açıkken ve satır yazılabilir durumdayken yapılır.
Adresleme
Adres sütununda seçilen alan içindeki 0 tabanlı byte ofseti kullanılır. Bit tiplerinde (Bool) adres byte.bit biçiminde girilir. Hücrenin altındaki küçük yazı, karşılık gelen S7 gösterimini üretir:
| Alan | Örnek adres | S7 gösterimi | Erişim |
|---|---|---|---|
| DB | DB 1, byte 0, bit 3 | DB1.DBX0.3 | Okuma / yazma |
| DB | DB 1, byte 2, Word | DB1.DBW2 | Okuma / yazma |
| DB | DB 1, byte 4, DWord/Real | DB1.DBD4 | Okuma / yazma |
| Merker | byte 0, bit 0 | M0.0 | Okuma / yazma |
| Merker | byte 12, Int | MW12 | Okuma / yazma |
| Giriş | byte 2, Word | IW2 | Salt okunur |
| Çıkış | byte 3, Byte | QB3 | Okuma / yazma |
Bit adresi 0.3 yazıldığında byte 0, bit 3 kastedilir.
Word, Int, Hex16 ve Binary16 2 byte; DWord, DInt ve Real 4 byte yer kaplar.
DB erişiminde DB numarası 1 – 65535 aralığında olmalıdır ve blok PLC’de mevcut olmalıdır.
Veri tipleri ve ölçekleme
Gösterilen değer şu formülle hesaplanır:
gösterilen = ham değer × çarpan + ofset
Yazma sırasında ters işlem uygulanır. Örneğin ham 253, çarpan 0.1, ofset 0 ise ekranda 25.3 görünür; 25.3 yazdığınızda PLC’ye 253 yazılır.
Hex16: 0x1A2B veya 1A2B biçiminde girilebilir.
Binary16: 0b1010… veya 16 bitlik ikili metin olarak girilebilir.
Bit alanları: 1/0, AÇIK/KAPALI, ON/OFF, EVET/HAYIR kabul edilir.
Ondalık ayırıcı olarak hem virgül hem nokta kullanılabilir (25,3 / 25.3).
Bayt sırası, 32-bit bir değerin 0x12345678 olduğu varsayımıyla:
| Seçenek | Tel üzerindeki baytlar |
|---|---|
| ABCD (büyük endian) | 12 34 56 78 |
| CDAB (kelime takaslı) | 56 78 12 34 |
| BADC (bayt takaslı) | 34 12 78 56 |
| DCBA (küçük endian) | 78 56 34 12 |
Siemens S7 varsayılan olarak büyük endian (ABCD) kullanır. Farklı bir düzen gerektiren DB yapılarında ilgili seçeneği işaretleyin.
PLC tarafında gerekli ayarlar
S7-1200 / S7-1500: CPU özelliklerinde “PUT/GET ile erişime izin ver” seçeneğini etkinleştirin. Erişilecek veri bloklarında “optimize blok erişimi” seçeneğini kapatın.
S7-300 / S7-400: Rack ve slot değerlerini donanım yapılandırmasına göre girin (çoğunlukla Rack 0 · Slot 2).
PLC ile bilgisayar aynı ağda olmalı; port 102 ve güvenlik duvarı erişimi açık olmalıdır.
CPU koruması etkinse okuma/yazma erişim seviyesinin izin verdiğinden emin olun.
Kısayollar
| Kısayol | İşlev |
|---|---|
| Ctrl+N | Yeni proje |
| Ctrl+O | Proje aç |
| Ctrl+S | Kaydet |
| Ctrl+Shift+S | Farklı kaydet |
| Ctrl+Insert | Adres ekle |
| F5 | Bağlan / bağlantıyı kes |
| F8 | İzlemeyi duraklat / devam ettir |
| F2 veya çift tıklama | Hücreyi düzenle |
| Esc | Düzenlemeyi iptal et |
Sorun Giderme
Bağlantı zaman aşımı: IP adresi, port (102), rack/slot ve güvenlik duvarını kontrol edin. PLC’ye ping atılabildiğinden emin olun.
“ISO-on-TCP bağlantısı reddedildi”: Rack/slot değerlerini ve CPU’nun PUT/GET erişim iznini kontrol edin.
“Adres mevcut değil”: DB numarasını, byte ofsetini ve bloğun PLC’de indirilmiş olduğunu doğrulayın. Optimize blok erişimi kapatılmalıdır.
Anlamsız veriler: Bayt sırasını ve veri tipini PLC programıyla karşılaştırın. 32-bit değerlerin 4 byte kapladığını unutmayın.
Yazma reddediliyor: Giriş (I) alanı donanım gereği salt okunurdur. Satırdaki SALT OKUNUR kutusunu da kontrol edin.
Değerler eski kalıyor: F8 ile izleme duraklatılmış olabilir; ayrıca SORGU ARALIĞI değerini kontrol edin.
Marka ve lisans
S7 PLC Control, Bilimsel Otomasyon tarafından geliştirilmiştir. Ürün sayfası: https://www.bilimsel.com.tr/s7-plc-control/
Yazılımı indirmek için: https://drive.google.com/drive/folders/1CAec1XCkrAsJxEXtqo-1WBqbwZl_h2m6
